АСУ ТП производства комбикормов, премиксов и пищевых продуктов

Программно-технический комплекс дозировочно смесительной станции (ПТК «Тензо-ДСС») является основой автоматизированной системы управления технологическим процессом производства комбикормов, премиксов или пищевой продукции.



ПТК «Тензо-ДСС» обеспечивает:

  • Высокое качество выпускаемого продукта за счет соблюдения заданного состава смеси в соответствии со стандартами и техническими условиями

  • Соблюдение технологии производства продукта за счет максимально возможного исключения влияния человеческого фактора

  • Возможность документального подтверждения рецептуры каждой выпущенной партии продукта. Отчетность по каждой дозе смеси с указанием необходимого по рецепту и фактически заложенного сырья

  • Учет компонентов смеси, а также произведенного продукта

  • Увеличение производительности завода

  • Рациональное использование сырья.



Состав ПТК «Тензо-ДСС»



  • Автоматизированное рабочее место оператора (АРМ оператора)

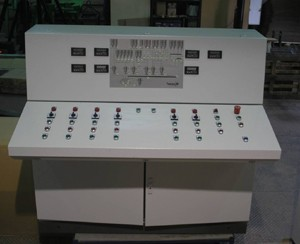

  • Пульт управления

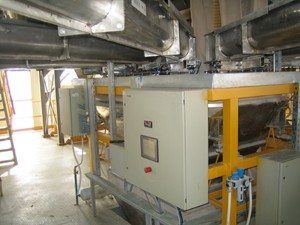

  • Местные пульты и посты управления

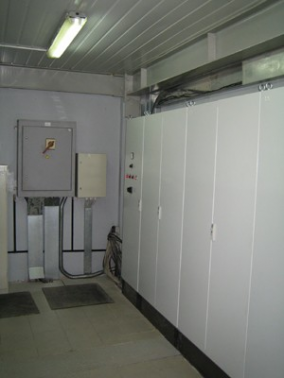

  • Шкафы силовые.

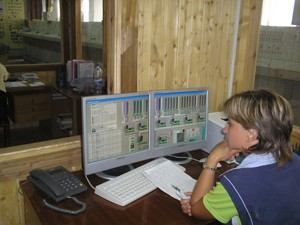

Автоматизированное рабочее место оператора дозировочно-смесительного отделения комбикормового завода построено на базе обычного или промышленного компьютера.

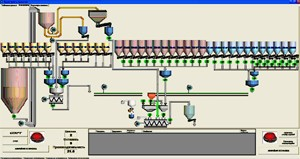

На рис. 3. показан рабочий кадр АРМ оператора дозировочно-смесительного отделения АСУ ТП производства премиксов.

В состав пульта управления ПТК «Тензо-ДСС входит промышленный контроллер WINCON 8000 компании ICP DAS или SYSМАС компании OMRON, и сеть весовых преобразователей ТВ-006. Местные пульты и посты управления, силовые шкафы и сборки комплектуются оборудованием компании SCHNEIDER ELECTRIC. АРМ оператора построено на базе персонального компьютера обычного или промышленного назначения.



Автоматизированное рабочее место оператора дозировочно-смесительной станции (АРМ оператора ДСС) обеспечивает:



Ввод производственных заданий на выполнение, автоматизированный пуск и останов процессов подачи, дозирования, смешивания сырья и транспортировки готовой продукции;

Оперативное отображение информации о технологическом процессе, контроль за ходом технологического процесса, состоянием оборудования, дозированием и смешиванием, мониторинг данных о работе смесительной установки, ведение архива действий оператора.

Получение информации по рецептуре смеси, расходе сырья и полуфабрикатов, выработке готовой продукции;

Оповещение и фиксация действий обслуживающего персонала в случае возникновения аварийных ситуаций.



Краткое описание

Структурно ПТК «Тензо-ДСС» выполнен в виде модульной, многоуровневой системы с жестким распределением выполняемых функций по уровням управления и функциональной принадлежности.

Модульность системы, а именно разделение на функционально-технологические управляющие подсистемы, обеспечивает возможность:

- проведения регламентных работ и ППР на отдельных технологических участках и единицах оборудования без остановки всего производства

- включение в технологические линии (в случае необходимости) дополнительных единиц оборудования

- существенно повышает «живучесть» системы в целом.



В системе можно выделить четыре уровня управления:

- уровень административно технологический (технолог, нач. цеха)

- уровень оперативного персонала (оператор)

- уровень управления ТП

- уровень устройств связи с объектом управления (весовые контроллеры, УКН и т.п.).



Между уровнями управления четко разграничены функции, зоны ответственности и принятия решений. Например, оператор дозировочно-смесительного отделения не имеет доступа к изменению производственного задания по рецепту, это прерогатива технолога; дозирование компонентов возможно только в автоматическом режиме (на уровне управления ТП ДСС ручной режим как правило не предусмотрен). Данные организационно технические мероприятия и современные комплексы и модули многокомпонентного дозирования (КМД) являются гарантией качества готового продукта.

Интерфейс ПТК «Тензо-ДСС» интуитивен и не требует от оператора специальных навыков.

Структурная схема Программно-технического комплекса (ПТК «Тензо-ДСС»)

Рис.1. Структурная схема Программно-технического комплекса (ПТК «Тензо-ДСС»)
