Фасовка сыпучих продуктов в открытые мешки до 50 кг

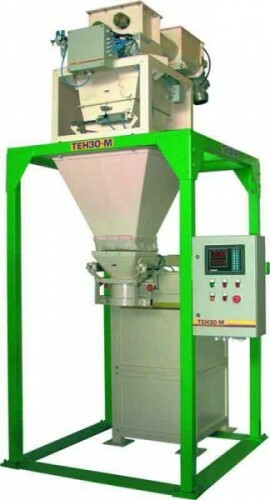

Гамма АКД-30... 130(П)-3(К,П)-Ш165_88-ПА-ЭВ

Описание

Назначение

Фасовка в открытые мешки до 50кг плохо сыпучих продуктов требующих уплотнения, таких, как  мука, крахмал, сухое молоко и т.п.



Достоинства

Высокая точность фасовки обеспечивается благодаря применению системы ADS (Adaptive Dosing System) – адаптивного управления дозированием. Она обеспечивает высокую стабильность результатов фасовки во времени. Применение данной системы в контроллерах ТВ-011 позволяет минимизировать отклонения массы фасуемой дозы от заданного значения.



Высокие метрологические характеристики обеспечиваются благодаря использованию современных преобразователей-контроллеров и тензодатчиков «Тензо-М», превосходящих по качеству аналогичную продукцию лучших мировых производителей



Высокая надежность дозаторов «Тензо-М» обеспечивается за счет качественных компонентов. Например, для управления заслонками и зажимами мешков используются электро- и пневмопривода таких известных мировых брэндов, как Danfoss и Festo. Среди других производителей комплектующих – ABB, Weidmuller, Omron, Bauer



Широкий модельный ряд весодозирующей техники для различных отраслей промышленности достигнут благодаря использованию АКД — агрегатированного комплекса дозирования — системы стандартизованных элементов, из которых конструктивно состоят дозаторы. Несущие рамы, весовые бункера, секторные заслонки, мешкозажимы, подающие шнеки — эти и другие элементы были разработаны конструкторами «Тензо-М» для обеспечения легкости и удобства сборки различного дозирующего оборудования с заданными характеристиками и продуктом с заданными сыпучими свойствами.



Работа дозаторов проверяется на реальном продукте на специальном испытательном стенде





Описание работы

Дозатор приводится в рабочий режим и начинает работать циклически - независимо от наличия мешка на мешкозажиме происходит набор дозы в весовой бункер в режиме грубо/точно. После фиксации мешка на мешкозажиме, происходит разгрузка весового бункера, и продукт высыпается через подвесной конус в мешок. По окончанию разгрузки весового бункера, включается электропривод устройства вертикального уплотнения мешка. После закрытия разгрузочной заслонки, включается набор новой дозы. По истечению заданного времени, встрях мешка включается, разжимается мешкозажим, и мешок спадает на транспортер (дополнительное оборудование). Во время работы дозатора, на верхнем индикаторе весового преобразователя отражается текущий вес в весовом бункере, а на нижнем индикаторе отображается один из нескольких счетчиков, переключаемых по кольцу: количество отвесов, суммарный вес отдозированного продукта, производительность дозы т/ч и др.



Дозаторы «ГАММА» внесены в Государственный Реестр средств измерений РФ под № 20792-04.

Дозаторы «ГАММА» внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 02 1421 05.





Технические характеристики

Класс точности по ГОСТ 10223-97

0,5

Наибольший предел дозирования (НПД), кг

25; 50

Наименьший предел дозирования (НмПД), кг

7,5; 15

Питание электрическое

в случае комплектации электроприводом заслонок

220В/50Гц/5кВА

380В

Питание сжатым воздухом, МПа

0,5-0,8

Производительность, мешков/час

до 300

Габаритные размеры  в упакованном виде (4 места), мм В х Ш х Д
масса каждого места, кг

бункер весовой с рамой - 1500 х 1060 х 1220, 250 кг
конус - 950 х 1060 х 1100, 110 кг
шнековый питатель - 850 х 700х  1750, 240 кг
устройство уплотнения  - 1900 х 1600 х 1220, 400 кг

Диапазон рабочих температур, ºС
без осушки воздуха
с осушкой воздуха

0… +40
-30… +40





Cтандартная комплектация

  • весовой бункер на раме, две секторных заслонки с пневмоприводом, сдвоенный шнековый питатель, подвесной конус, зажим мешка с пневмоприводом, устройство вертикального уплотнения продукта в мешке
  • шкаф управления с пускорегулирующей аппаратурой
  • шкаф силовой
  • шкаф пневматики
  • весовой преобразователь-контроллер ТВ-011 (RS-232/485), нержавеющая сталь, IP65 по лицевой панели
  • свидетельство о первичной поверке органами ГМС РФ
  • Гарантия 18 мес.

Дополнительная комплектация

  • тракт (весовой бункер, заслонки, сдвоенный шнековый питатель) из нержавеющей стали
  • взрывозащищенное исполнение
  • программное обеспечение для учета
  • транспортер для мешков длинной L=4м
