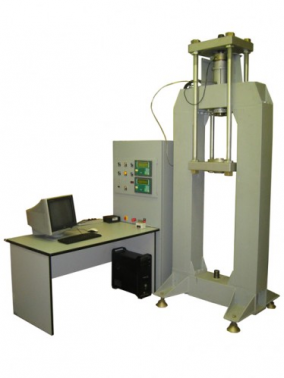

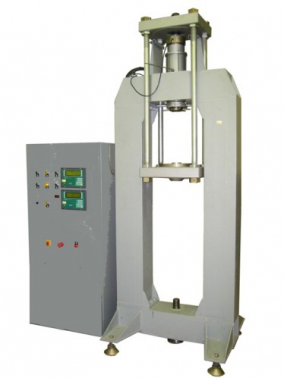

Эталонная силозадающая машина с гидравлическим умножающим устройством ЭСМГ-50ТМ

Машина предназначена для поверки или калибровки крановых весов, силоизмерительных и весоизмерительных датчиков растяжения и сжатия.



Принцип действия машины основан на методе сличения выходного сигнала поверяемого датчика или весов с выходным сигналом образцового динамометра, при их одновременном нагружении одной и той же нагрузкой.



Схема скомпонована таким образом, что нагружающий цилиндр, поверяемый датчик (поверяемые весы) и образцовый динамометр посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной нагружающим силовым цилиндром.



Технические характеристики



Диапазон воспроизведения нагрузки  (максимально), тс

 от 0 до 50

Скорость изменения нагрузки, кгс/сек

 0÷400

Минимальное время  нагружения  от 0 до 20тс, сек

90

Минимальное время нагружения  от 0 до 50 тс, сек

200

Предел допускаемого значения систематической составляющей погрешности, % от номинальной нагрузки

±0,01

Предел допускаемого значения среднего квадратического  отклонения (СКО) случайной составляющей погрешности, % от номинальной нагрузки:

  • до 20% от верхнего предела
  • свыше 20% от верхнего предела



±0,02

±0,01

Питание от  трёхфазной сети переменного тока с параметрами:

  • Напряжение, В
  • Частота, Гц
  • Потребляемая мощность, кВт, не более



380

50

2

Диапазон рабочих температур, °С

от +15 до +35

Габаритные размеры силовой части, мм, не более:

  • Высота
  • Ширина
  • Глубина



2720

1020

840

Габариты шкафа управления, мм, не более:

  • Высота
  • Ширина
  • Глубина



1700

760

540

 Наибольшая высота рабочей зоны для испытаний на сжатие, мм

 440

 Наибольшая высота рабочей зоны для испытаний на растяжение, мм

 1100

Масса, кг, не более:

  • Силовой части
  • Шкафа управления



1000

250



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация



  • Силовая часть машины
  • Шкаф управления
  • Комплект образцовых динамометров
  • Компьютер
  • Программное обеспечение
  • Оснастка для комплекта образцовых динамометров
  • Эксплуатационная документация
