Электронные динамометры на растяжение

Динамометры электронные на растяжение предназначены для измерений статической силы растяжения.

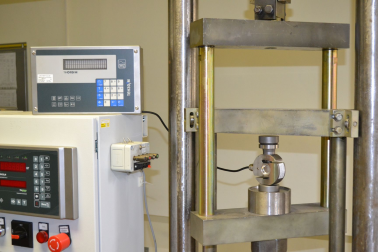

Динамометры применяются на предприятиях различных отраслей промышленности для измерений силы, при калибровке и поверке в качестве рабочих эталонов 2-го разряда и рабочих средств измерений силы по ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

Принцип действия динамометров состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений.

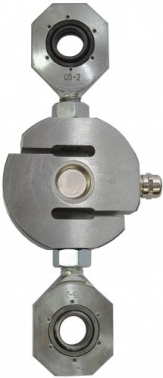

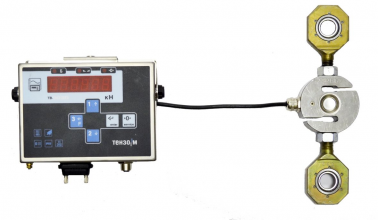

Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устрой­ством и соединительного кабеля.

Модификации электронных динамометров на растяжение имеют обозначение ТМР-Н/К, где

ТМ – обозначение типа;
Р – растяжение - вид измеряемой силы;
Н – наибольший предел измерения в кН;
К – класс точности по ГОСТ Р 55223-2012 (00; 0,5;1; 2)

Соответствие стандартам

Внесены в Государственный реестр измерений. Регистрационный номер 53968-13.

Выпускаются по ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования" и ТУ 4273-063-18217119-2006.

Модельный ряд



Модификация

НПИ, кН

Диапазон измерения, кН

Дискретность,
Н

Вторичный преобразователь

Тензодатчик

Силопередающие устройства

ТМР-1/1

1

0.1 – 1.0

0.1



ТВ-003П (С.4.214)



С2Н-200кг



С2/Ш3-2 (2шт.)

ТМР-1/2

0.2

ТМР-2/1

2

0.2 – 2.0

0.2

ТМР-2/2

0.4

ТМР-5/0.5

5

0.5 – 5.0

0.2

ТВ-015НД (12.Н)

С2Н-500кг

ТМР-5/1

0.5

ТВ-003П (С.4.214)

ТМР-5/2

1.0

ТМР-10/0.5

10

1.0 – 10.0

0.5

ТВ-015НД (12.Н)

С2Н-1000кг

ТМР-10/1

1.0

ТВ-003П (С.4.214)

ТМР-10/2

2.0

ТМР-20/0.5

20

2.0 – 20.0

1.0

ТВ-015НД (12.Н)

С2Н-2000кг

ТМР-20/1

2.0

ТВ-003П (С.4.214)

ТМР-20/2

2.5 – 20.0

5.0

ТМР-30/0.5

30

4.0 – 30.0

2.0

ТВ-015НД (12.Н)

С2-3000кг

С2/Ш3-7 (2шт.)

ТМР-30/1

5.0 – 30.0

5.0

ТВ-003П (С.4.214)

ТМР-30/2

10.0

ТМР-50/0.5

50

5.0 – 50.0

2.0

ТВ-015НД (12.Н)

С2-5000кг*

ТМР-50/1

5.0

ТВ-003П (С.4.214)

ТМР-50/2

10.0

ТМР-70/0.5

70

10.0 – 70.0

5.0

ТВ-015НД (12.Н)

С2-7000кг

ТМР-70/1

10.0

ТВ-003П (С.4.214)

ТМР-70/2

20.0

ТМР-100/0.5

100

10.0 – 100.0

5.0 ТВ-015НД (12.Н)

С2-10000кг**

С2/Ш3-10 (2шт.)

ТМР-100/1

10.0

ТВ-003П(С.4.214)

ТМР-100/2

20.0

ТМР-200/1

200

20.0 – 200.0

20.0

ТВ-003П(С.4.214)

С2-20000кг***

С2/Ш3-20 (2шт.)

ТМР-200/2

25.0 – 200.0

50.0

Примечание:    *Можно использовать тензодатчик С2Н-5000кг
                          **Можно использовать тензодатчик С2Н-10000кг
                        ***Можно использовать тензодатчик С2Н-20000кг
Срок изготовления: 2-4 недели



Технические характеристики

1 .Наибольшие пределы измерений, масса и габаритные размеры приведены в таблице 1.


Таблица 1


Модификация

Наибольший предел измерений (НПИ), кН

Масса датчиков, кг,
не более

Габаритные размеры датчиков, мм, не более

длина

ширина

высота

диаметр

ТМР-1

1

1,0

80

40

80

ТМР-2

2

1,0

80

40

80

ТМР-5

5

1,0

80

40

80

ТМР-10

10

1,4

95

40

90

ТМР-20

20

1,4

 100

40

95

ТМР-30

30

4,0

120

60

120

ТМР-50

50

4,0

120

75

250

ТМР-70

70

5,0

120

80

250

ТМР-100

100

9,5

140

140

450

ТМР-200

200

11

160

140

450



2. Пределы допускаемого относительного размаха показаний (b), пределы допускаемого относительного гистерезиса (у) и пределы допускаемой погрешности градуировочной харак­теристики (fc) при первичной и периодической поверках приведены в таблице 2.



Таблица 2

Класс точно­сти по ISO 376
Пределы допус­каемого относи­тельного размаха показаний (b), %
Пределы допус­каемого относи­тельного гистере­зиса (v), %
Пределы допускаемой погрешности градуировочной характеристики (fc), %
при первичной поверке
при периодической поверке
0,5
0,10
±0,15
±0,050
±0,10
1
0,20
±0,30
±0,10
±0,20
2
0,40
±0,50
±0,20
±0,40



3. Пределы относительного изменения нулевых показаний     0,5fc

4. Размах (b`) результатов измерений при неизменном положении датчика силы 0,5b

5. Дискретность цифрового отсчетного устройства (d) не превышает абсолютного значения

пределов допускаемого размаха, Н.

6. Наименьшие пределы измерений приведены в таблице 3.



Таблица 3


Класс точности по ISO 376
Наименьшие пределы измерений, кН
0,5
2000d
1
1000d
2
500d


7. Пределы допускаемой относительной суммарной погрешности, %, приведены в таблице 4.


Таблица 4


Класс точности по ISO 376
Пределы допускаемой относительной суммарной погрешности
0,5
±0,12
1
±0,24
2
±0,45



8. Питание динамометров осуществляется от сети переменного тока:


  • напряжение, В    от 187 до 242
  • частота, Гц          от 49 до 51
  • потребляемая мощность, Вт не более         10



9. Условия эксплуатации

  • область нормальных значений температуры окружающего воздуха, °С          от 15 до 35
  • область нормальных значений относительной влажности, %              от 40 до 85

10. Вероятность безотказной работы за 2000 ч                   0,9



11. Средний срок службы динамометров, лет  10



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация


Наименование
Количество
Примечание
Динамометр
1 шт.
-
Принтер
1 шт.
По отдельному заказу


Поддержка

Дополнительные материалы

ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования"

ТУ 4273-063-18217119-2006 «Динамометры электронные на растяжение, сжатие и уни­версальные ТМ. Технические условия».

Поверка

Поверка динамометров производится по методике МП 2301-249-2013 «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2013г.

Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009.

Межповерочный интервал - 1 год.
