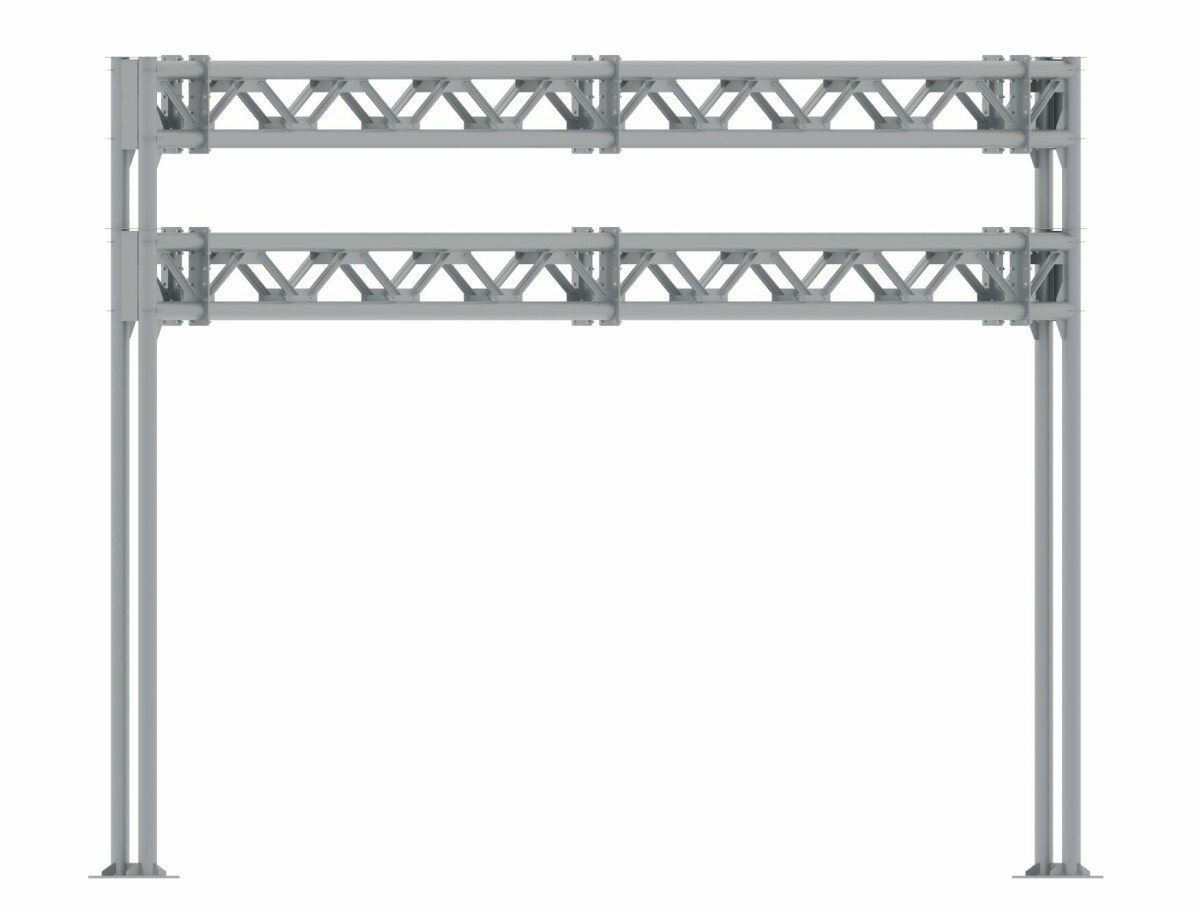

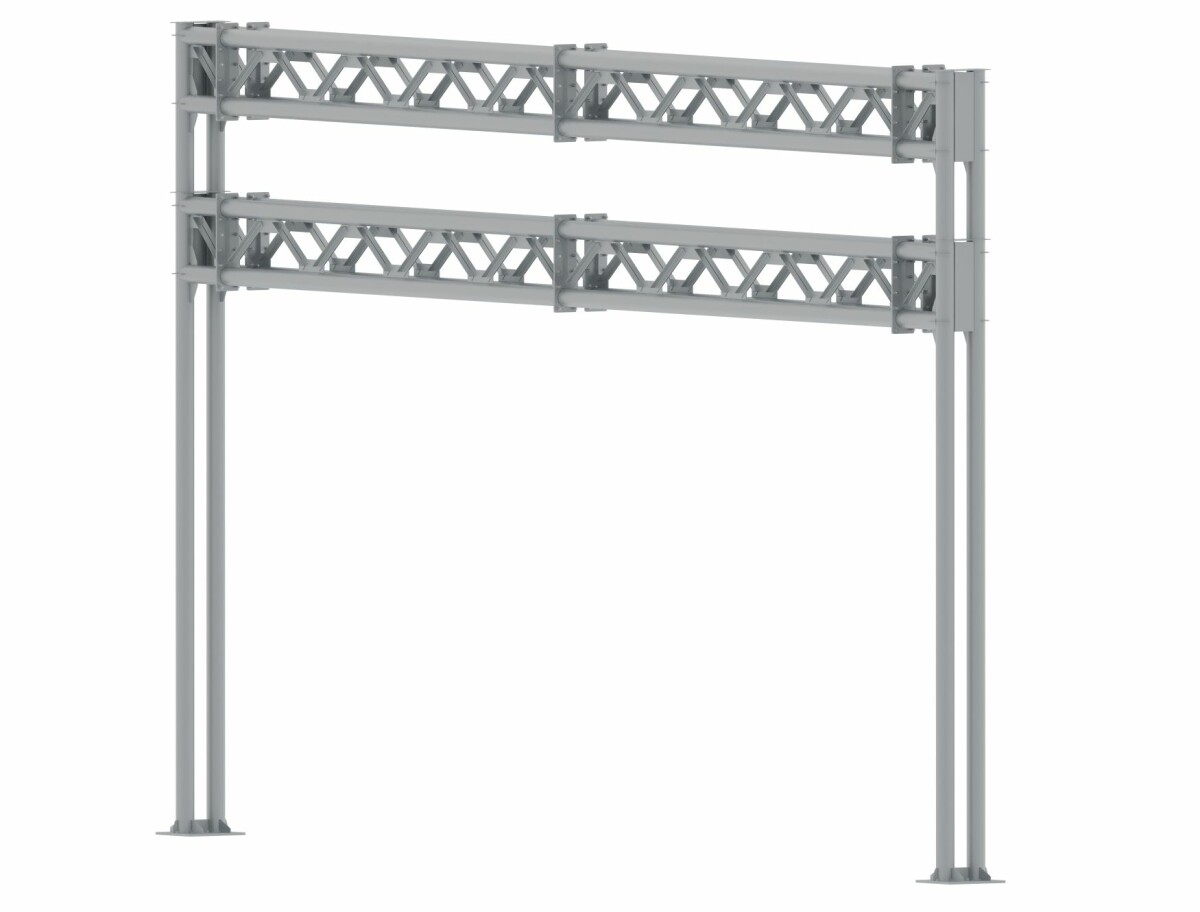

Опоры рамные металлические П-образные 2РМП
Технические характеристики
|
Наименование определяемых величин |
Наименование геометрических параметров |
Предельные отклонения, мм |
|---|---|---|
|
Отклонение линейного размера |
Длина опоры |
± 20 |
|
Поперечное сечение опоры |
± 2 |
|
|
Отклонение от прямолинейности боковой грани |
Прямолинейность боковой грани опоры на участке длиной 2 м |
± 10 |
|
Параметр |
Значение | |
|---|---|---|
|
Высота, м |
6.6 |
|
|
Серия |
3.503.9 |
|
|
Тип опоры |
Г-образная |
|
|
Тип покрытия |
Горячее цинкование по ГОСТ 9.302 и ГОСТ 9.307 |
|
| Гарантийный срок эксплуатации | 24 месяца | |
Варианты исполнения
Рамные металлические опоры П-образной формы с двойным обычным ригелем
|
Исполнение |
Длина (L), м |
Масса, т |
|---|---|---|
|
2РМП-1 |
15.75 |
4.3 |
|
2РМПо-1* |
15.75 |
6.8 |
|
2РМП-2 |
15.75 |
5.1 |
|
2РМПо-2* |
15.75 |
8 |
|
2РМП-3 |
17.5 |
3.7 |
|
2РМПо-3* |
17.5 |
5.8 |
|
2РМП-4 |
17.5 |
4.6 |
|
2РМПо-4* |
17.5 |
7.3 |
|
2РМП-5 |
17.5 |
3.7 |
|
2РМПо-5* |
17.5 |
5.8 |
|
2РМП-6 |
17.5 |
4.1 |
|
2РМПо-6* |
17.5 |
6.5 |
|
2РМП-7 |
19.25 |
5.3 |
|
2РМПо-7* |
19.25 |
8.3 |
|
2РМП-8 |
19.25 |
5.7 |
|
2РМПо-8* |
19.25 |
9 |
|
2РМП-9 |
21 |
4.5 |
|
2РМПо-9* |
21 |
7 |
|
2РМП-10 |
21 |
5.4 |
|
2РМПо-10* |
21 |
8.5 |
|
2РМП-11 |
21 |
4.1 |
|
2РМПо-11* |
21 |
6.5 |
Рамные металлические опоры П-образной формы с двойным объемным ригелем
|
Исполнение |
Длина (L), м |
Масса, т |
|---|---|---|
|
2РМП-12 |
21 |
4.9 |
|
2РМПо-12* |
21 |
7.63 |
|
2РМП-13 |
22.75 |
5.7 |
|
2РМПо-13* |
22.75 |
9 |
|
2РМП-14 |
22.75 |
7.2 |
|
2РМПо-14* |
22.75 |
11.25 |
|
2РМП-15 |
22.75 |
4.8 |
|
2РМПо-15* |
22.75 |
7.5 |
|
2РМП-16 |
22.75 |
5.7 |
|
2РМПо-16* |
22.75 |
9 |
|
2РМП-17 |
24.5 |
4.6 |
|
2РМПо-17* |
24.5 |
7.3 |
|
2РМП-18 |
24.5 |
5.7 |
|
2РМПо-18* |
24.5 |
9 |
|
2РМП-19 |
26.25 |
6.4 |
|
2РМПо-19* |
26.25 |
10 |
|
2РМП-20 |
26.25 |
8.8 |
|
2РМПо-20* |
26.25 |
13.8 |
|
2РМП-21 |
28 |
5.3 |
|
2РМПо-21* |
28 |
8.3 |
|
2РМП-22 |
28 |
7.5 |
|
2РМПо-22* |
28 |
11.8 |
* – ригель объёмной конструкции
Комплектация
Стандартная комлектация
- Опора
- Паспорт
- Копия сертификата соответствия ТР ТС 014/2011
