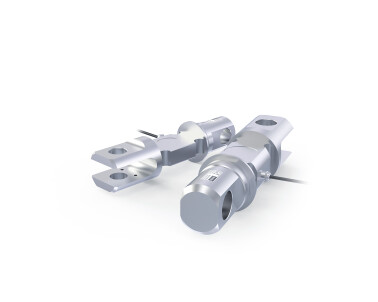

Специализированные датчики для крановых весов С2К

Тензодатчики растяжения для крановых весов. Используются для изготовления крановых весов с номинальной нагрузкой 5т, 10т, 20т.

Тензодатчики работают в любых условиях окружающей среды, имеют высокую точность измерения.

Области применения

Крановые весы.

Особенности

  • Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-10, 20т производится с помощью специальных герметиков и пластин из нержавеющей стали
  • Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-5т производится с помощью колпачков из нержавеющей стали, прикрепленных к упругому элементу с помощью лазерной сварки
  • Каждый датчик из нержавеющей стали проходит проверку на герметичность гелиевым течеискателем
  • На упругом элементе есть резьба, предназначенная для крепления корпуса весов
  • Упругий элемент имеет проушины для крепления крюка и «серьги»

Соответствие стандартам

Поверяются в составе крановых весов.

Стандартные опции
Дополнительные опции

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ) т 5, 10, 20
Класс точности по ГОСТ Р 8.726-2010   С1 C3
Число поверочных интервалов   1000 3000
Минимальный поверочный интервал   НПИ / 5000 НПИ / 10000
Рабочий коэффициент передачи (РКП) мВ/В 1,7 ± 0,2
Начальный коэффициент передачи (НКП) % от РКП < 2
Комбинированная погрешность % от РКП ≤ ±0,040 ≤ ±0,020
Ползучесть (30 мин.) % от РКП ≤ ±0,049 ≤ ±0,025
Изменение НКП от температуры % от РКП/°С ≤ ±0,0028 ≤ ±0,0014
Изменение РКП от температуры % от РКП/°С ≤ ±0,0022 ≤ ±0,0011
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 820 ±10
Сопротивление выходное Ом 700 ±2
Сопротивление изоляции ГОм ≥ 5
Диапазон термокомпенсации °С -10... +40
Рабочий диапазон температур °С -40... +50 (5т); -20... +50 (10 и 20т)
Диапазон температур хранения °С -40... +60 (5т); -40... +50 (10 и 20т)
Степень защиты по ГОСТ 14254   IP68 (5т), IP67 (10 и 20т)
Допустимая перегрузка в течение не более 1 часа % от НПИ 25
Разрушающая нагрузка % от НПИ 300
Материал датчика   Нержавеющая сталь (5т); легированная сталь (10 и 20т)



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Четырехпроводная система подключения
  • Экран не соединен с корпусом
  • Длина кабеля 2м

Опции

  • Длина кабеля от 2 до 10м
  • Шестипроводная система подключения
  • Напряжение питания от 2 до 36В
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный
