ТВЭУ – тензометрическое весоизмерительное электронное устройство

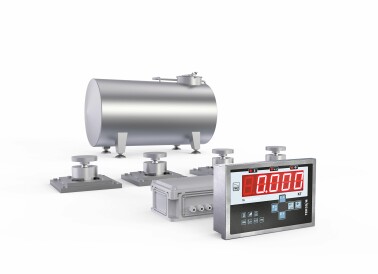

Тензометрическое весоизмерительное электронное устройство (ТВЭУ) позволяет получить систему для взвешивания любых технологических емкостей с минимальными затратами. Комплект оборудования ТВЭУ состоит из тензодатчиков, узлов встройки и весового терминала.

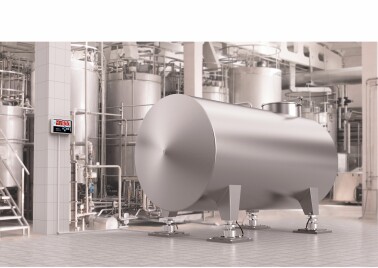

Благодаря широкому выбору тензодатчиков любую технологическую емкость – бак, смеситель, бункер, силос, мясорубку или реактор – можно оснастить ТВЭУ и получить при этом минимальное отклонение от реального веса продукта.

ТВЭУ применяется для статического и, в отдельных случаях, динамического взвешивания. Области применения: строительная, мясоперерабатывающая, пищевая, химическая, целлюлозо-бумажная, атомная и другие отрасли промышленности.



Чтобы подобрать оборудование, наиболее полно удовлетворяющее Вашим условиям, достаточно заполнить и отправить несколько полей в прилагаемой форме.



Достоинства

  • Более высокая точность измерения по сравнению с расходомерами и уровнемерами
  • Минимальные затраты – в качестве грузоприемного устройства можно использовать существующую конструкцию
  • Большой выбор конструктивных исполнений силопередающих устройств и тензодатчиков обеспечивает возможность встройки в любое технологическое устройство с минимальной доработкой
  • Возможность проведения калибровки и Госповерки системы на предприятии-изготовителе
  • Время пуско-наладки – от 2 часов (при предварительной подготовке)

Соответствие стандартам

ТВЭУ внесено в Государственный реестр средств измерений под №19765-15.





Стандартные опции
Дополнительные опции

Модельный ряд

Модель

Максимальная нагрузка

(Мах), т

Действительная цена деления

(d) и поверочный интервал (e),

d=e, кг

ТВЭУ-0,001*-N**

 0,001

 0,0005

ТВЭУ-0,002-N

 0,002

0,001

ТВЭУ-0,003-N

 0,003

0,001

ТВЭУ-0,005-N

 0,005

0,002

ТВЭУ-0,006-N

 0,006

0,002

ТВЭУ-0,01-N

0,01

0,005

ТВЭУ-0,02-N

0,02

0,01

ТВЭУ-0,03-N

 0,03

0,01

ТВЭУ-0,05-N

 0,05

0,02

ТВЭУ-0,1-N

 0,1

0,05

ТВЭУ-0,15-N

 0,15

0,05

ТВЭУ-0,2-N

0,2

0,1

ТВЭУ-0,3-N

0,3

0,1

ТВЭУ-0,5-N

0,5

0,2

ТВЭУ-0,6-N

0,6

0,2

ТВЭУ-1-N

1

0,5

ТВЭУ-1,5-N

1,5

0,5

ТВЭУ-2-N

2

1

ТВЭУ-3-N

3

1

ТВЭУ-5-N

5

2

ТВЭУ-6-N

6

2

ТВЭУ-10-N

10

5

ТВЭУ-15-N

15

5

ТВЭУ-20-N

20

10

ТВЭУ-30-N

30

10

ТВЭУ-40-N

40

20

ТВЭУ-50-N

50

20

ТВЭУ-60-N

60

20

ТВЭУ-100-N

100

50

ТВЭУ-200-N

200

100

ТВЭУ-300-N

300

100

* - Максимальная нагрузка устройства в тоннах
** - Количество узлов встройки (датчиков с установочной оснасткой) (от 1 до 10 в зависимости от типа весоизмерительного преобразователя).

Пять простых шагов по созданию ТВЭУ

1. Выбор схемы установки датчиков

2. Определение количества тензодатчиков и их номиналных нагрузок

3. Выбор весового преобразователя

4. Калибровка и поверка

5. Программное обеспечение для учета

Выбор схемы установки датчиков


Подвесной бункер
Опоры на среднем уровне
Опоры на полу
Вид
Датчики
Силопередающие устройства

Датчики сжатия серии М

  • Простейшие (ПУ)
  • Регулируемые (/Р) с возможностью регулировки по высоте ±10мм



Датчики сжатия серии М

  • Простейшие (ПУ)
  • Регулируемые (/Р) с возможностью регулировки по высоте ±10мм
  • Регулирумые опорные закладные детали (РП,РПН, РПА, РПАН)
Обратить внимание
-

1. При необходимости предусмотреть аварийные упоры для предотвращения несанкционированных перемещений емкости в аварийных ситуациях

1. Предусмотреть антиопрокидывающее устройство от воздействия ветровых нагрузок

2. На молочных и пищевых предприятиях с полами, имеющими уклон, рекомендуется применять регулируемые опорные закладные детали и узлы встройки из нержавеющей стали

Определение количества тензодатчиков и их номиналных нагрузок

Количество тензодатчиков определяется по количеству опор.

Необходимо иметь ввиду:

  • Оптимальное количество датчиков с точки зрения метрологии – 3.
  • Если емкость имеет 6 или 8 опор, возможно установить ее на 3 или 4 датчика за счет доработки конструкции (обвязка опор дополнительными связями (труба, уголок, швеллер)).

Методика подбора номинальных нагрузок датчиков:

Наибольший предел измерений подбираемого датчика НПИ = 2P/N ,

где N – кол-во опор, P – максимальная нагрузка на емкость (вес брутто)

Полученная величина округляется в большую сторону до ближайшего значения НПИ датчика.

Выбор весового преобразователя


ТВ-003/05Н
ТВ-011
ТВИ-003/05Д
ТВИ-024
ТВИ-025
Исполнение
Нержавеющая сталь, IP65
Нержавеющая сталь, IP65
IP65
IP65
IP65
Связь с ПК
RS-232/485/USB
RS-232/485
-
RS-232
Ethernet
Дозатор
-
+
+
+
+
Взрывозащещенное исполнение
-
-
искро-защищенные цепи*
IIB
IIB

*- искрозащищенные электрические цепи подключения тензодатчиков

Калибровка и поверка

Варианты поставки:

1. С протоколом калибровки

2. С протоколом калибровки и свидетельством о поверке.

Программное обеспечение для учета

ТВЭУ позволит точно определить массу продукта, находящегося в емкости в определенный момент времени. Для автоматического отслеживания изменений массы продукта разработано специальное программное обеспечение. В арсенале пользователя возможность вести учет продукта одновременно в нескольких емкостях (количество поддерживаемых весовых терминалов на одной линии связи RS-485 – до 64).

Во время работы программы на экране ПК можно отображать значения текущего веса и последнего отвеса, мнемосхему емкости, тип продукта и др. параметры. ПО обладает широкими возможностями составления отчетов.
