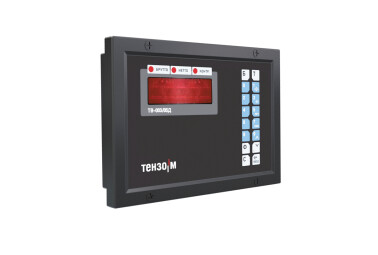

Весоизмерительный преобразователь ТВ-003/05Д
Достоинства
- возможность оснащения терминала различными интерфейсами:
- RS-232/485 (поддержка работы по протоколам: ModBUS, «Тензо-М» и 6.43);
- RS-232/485 и Wi-Fi;
- Ethernet;
- возможность настройки пользователем аналогового выхода в четырех различных режимах работы с выходом по току (0-20 мА, 4-20 мА) или по напряжению (0-5В, 0-10В);
- режимы работы:
- брутто/нетто;
- суммирование нетто;
- взвешивания животных;
- счётная функция;
- питание тензодатчиков по шестипроводной схеме;
- возможность автоматической компенсации ухода "нуля".
Модуль Wi-Fi может работать в двух режимах:
- «точка доступа» – модуль самостоятельно организует сеть;
- «инфраструктура» – модуль подключается к существующей сети предприятия.
Для настройки модуля Wi-Fi необходимо подключить терминал через интерфейс RS-232 к компьютеру, на котором установлена программа настройки конфигурации модуля Wi-Fi и настроить его в соответствии с инструкцией по настройке.
Модификации
| Модификация терминала | Интерфейс и питание |
|---|---|
| М16.001 | Без интерфейса, 220В |
| М16.002 | RS 232/485, 220В |
| М16.003 | Wi-Fi, RS232/485, 220В |
| М16.004 | Ethernet, 220В |
| М16.007 | RS 232/485, Wi-Fi, +12В |
| М16.008 | Аналоговый выход |
| М16.009 | Без интерфейса, +12В |
| М16.010 | RS 232/485, +12В |
| М16.011 | Ethernet, +12В |
| М16.012 | Аналоговый выход, +12В |
Технические характеристики
|
Нелинейность не более, %
|
0,001
|
|
Внутренняя разрешающа способность на 1 мВ/В, не хуже
|
100000
|
|
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже
|
2
|
|
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже
|
2
|
|
Диапазон входного аналогового сигнала, мВ/В
|
От -0,97 до +3
|
|
Минимальный входной сигнал на одно поверочное деление, мкВ
|
0,25
|
|
Тип первичного преобразователя
|
тензорезисторный
|
|
Питание первичного преобразователя
|
5В
|
|
Тип линии связи с первичным преобразователем
|
шестипроводная
|
|
Максимальная длина связи с первичным преобразователем, м
|
20
|
|
Минимальное входное сопротивление тензодатчика , Ом
|
80
|
| Дисплей цифровой 6-ти разрядный | светодиодный |
|
Размер изображения одного символа, мм
|
14 х 10
|
|
Количество разрядов индикации веса
|
6
|
|
Напряжение питания, В
|
187÷242
|
|
Потребляемая мощность, ВА, не более
|
13
|
|
Рабочий диапазон температур, °С
|
-20... +50
|
|
Степень защиты оболочкой
|
IP65
|
|
Габаритные размеры, мм
|
249 x 174 x 60
|
|
Масса, кг, не более
|
1,5
|
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
- Весоизмерительный преобразователь
- Паспорт
- Руководство по эксплуатации и калибровке (входит в комплект отдельной поставки, не в составе весов)
