Описание

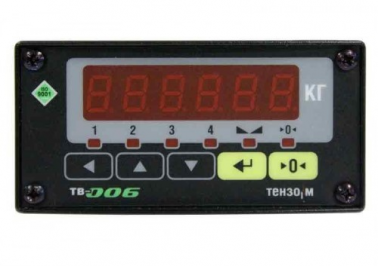

Программное обеспечение прибора ТВ-006C позволяет настроить его на несколько режимов работы:
- Простые весы с возможностью дистанционного управления по каналу связи с дискретными входами-выходами;
- Однокомпонентный дозатор, управление заслонками: «Загрузка Грубо», «Загрузка Точно» и «Выгрузка»;
- Вычитающий дозатор, выгрузка продукта из бункера накопителя: «Выгрузка Грубо», «Выгрузка Точно», «Загрузка»;
- Поточные весы. Статическое взвешивание продукта при перевешивании в потоке. Контроль сигналов «Загрузка» и «Выгрузка»
Достоинства
- Щитовое исполнение
- Интерфейсы RS-485
- Протоколы: «Тензо-М» и ModBUS-RTU*
- 4 дискретных входа и 4 дискретных выхода
- Питание тензодатчиков по шестипроводной схеме
- Знакопеременное питание тензодатчиков
- Аналоговый выход
* в зависимости от версии прошивки терминала
ВНИМАНИЕ!
Весовой преобразователь-контроллер ТВ-006C имеет различные версии прошивок под разные задачи. Перед заказом данного прибора ознакомьтесь с таблицей во вкладке Версии программных прошивок.
Версии программных прошивок
Версии программных прошивок терминала ТВ-006С для технологических дозаторов
|
|
C6.3X
|
C50X
|
C21
|
C24
|
C45
|
C05.1
|
Cont-3
|
С.4.Е2
|
CE-3
|
|
Подробное
описание версии
|
C6.3X
|
C50X
|
C21
|
C24
|
C45
|
C05.1
|
Cont-3
|
С.4.Е2
|
CE-3
|
| |
Однокомпонентный дозатор
|
Многокомпонентный дозатор
|
|
|
|
|
Суммирующий
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
|
Вычитающий
|
+
|
+
|
|
|
|
+
|
|
|
|
|
MODBUS
|
–
|
+
|
–
|
–
|
–
|
+
|
–
|
+ |
–
|
|
Режим подачи
продукта (дозирование
грубо/точно)*
|
2
|
2
|
1
|
−
|
−
|
−
|
−
|
– |
−
|
|
Автоматическая
настройка упреждений
|
+
|
−
|
+
|
−
|
−
|
−
|
−
|
– |
−
|
| Примечания |
|
для работы по протоколу MODBUS RTU |
|
|
|
- для работы по протоколу MODBUS RTU
- режим измерения «БРУТТО-НЕТТО»
|
|
- для работы по протоколу MODBUS RTU
- режим измерения «БРУТТО-НЕТТО»
|
|
Примечания:
* - режимы подачи продукта:
«2» – два канала подачи продукта: быстро/медленно. Основная порция продукта подается по быстрому каналу загрузки, для точного набора дозы используется досыпка по медленному каналу,
«1» – один канал подачи продукта. Для точного набора дозы используется «упреждение» - отключение подачи продукта заранее – в соответствии с заданным значением
** - дозатор, в который по команде загружается заданная доза продукта, которая суммируется с продуктом, находящимся в бункере
*** - дозатор, из которого по команде выгружается заданная доза продукта, которая вычитается из продукта, находящегося в бункере
Версии программных прошивок терминала ТВ-006С для расходомеров
|
|
РР 7.4X
|
РР 6.8X
|
| Подробное описание версии |
РР 7.41
|
РР 6.81
|
|
Назначение
Краткое описание
|
Для использования в составе дозаторов и расходомеров с аналоговым выходом
|
Используется в дозаторах расходомерах с широтно-импульсным (ШИ) управлением
|
|
MODBUS
|
+
|
+
|
Технические характеристики
| Внутренняя разрешающая способность на 1 мВ/В, не хуже |
60 000 |
| Нелинейность не более, % |
0,002
|
| Внутренняя разрешающая способность на 1 мВ/В, не хуже |
60000
|
| Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже |
2
|
| Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже |
2
|
| Диапазон входного аналогового сигнала, мВ/В |
-3... +3
|
| Минимальный входной сигнал на одно поверочное деление, мкВ |
0,25
|
| Тип первичного преобразователя |
тензорезисторный
|
| Питание первичного преобразователя знакопеременное, В |
5
|
| Тип линии связи с первичным преобразователем |
шестипроводная
|
| Максимальная длина связи с первичным преобразователем, м |
20
|
| Максимальное количество подключаемых тензодатчиков |
8 х 350 Ом
16 х 800 Ом
|
| Количество дискретных входов (светодиод оптрона) |
4
|
| Количество дискретных выходов (открытый коллектор) |
4
|
| Напряжение питания постоянного тока, В |
18... 36
|
| Потребляемая мощность, ВА, не более |
3
|
| Рабочий диапазон температур, °С |
-20... +55
|
|
Степень защиты оболочки по ГОСТ 14254:
- по лицевой панели
- по задней панели
|
IP65
IP42
|
| Допустимый диапазон температур, °С |
-30... +60
|
| Габаритные размеры, без присоединительных разъемов, мм |
136 x 96 x 48
|
| Масса, кг, не более |
1.0
|
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
